Genel bakış:

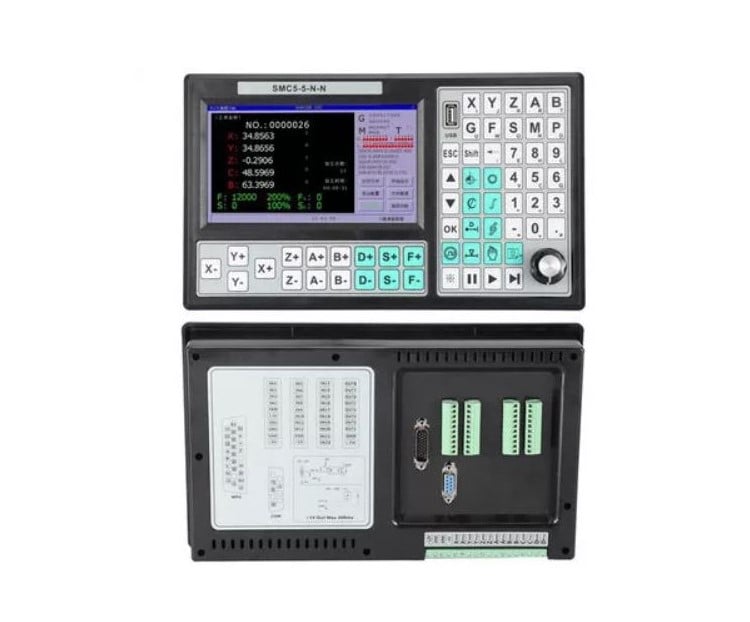

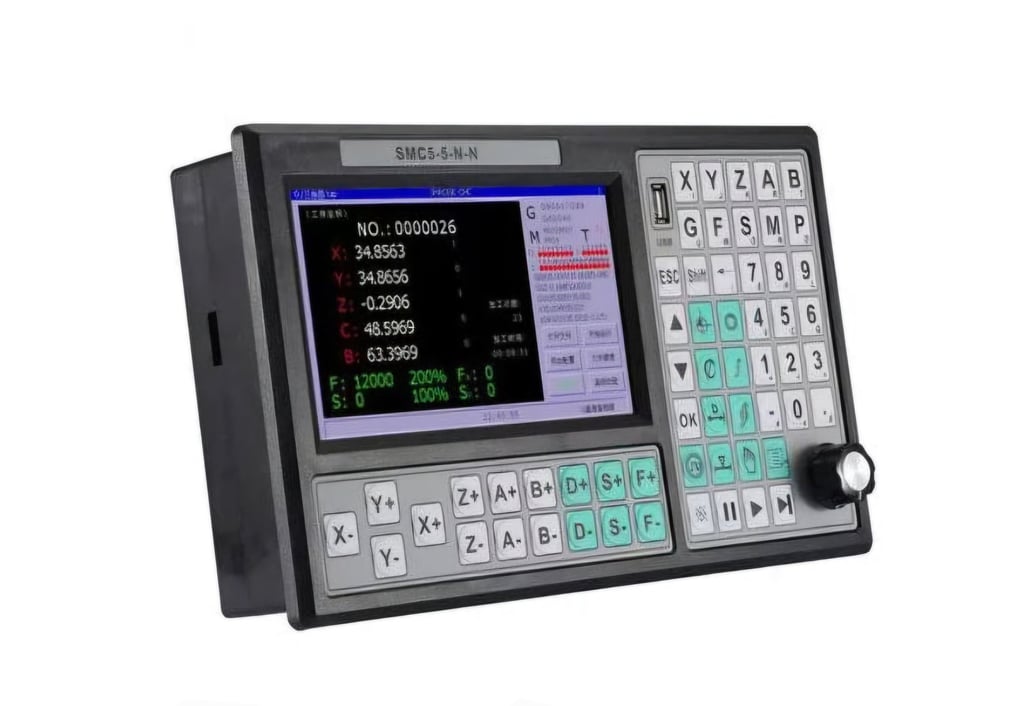

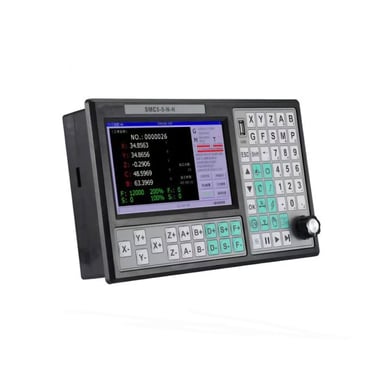

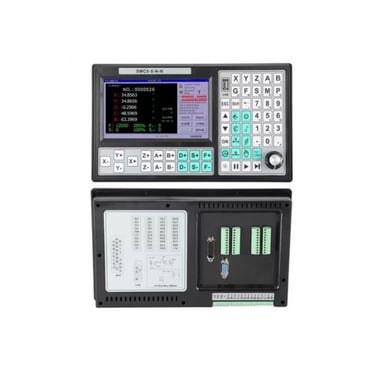

SMC5-5-NN hareket kontrol cihazı, 7 inç LCD ekran ve kullanıcı dostu pencere tabanlı insan-makine arayüzü ile donatılmış, yüksek performanslı 32 bit CPU ve yüksek performanslı bir FPGA'ya sahiptir. Harici bir USB portu ve dahili 8G TF kartı ile geniş bir depolama alanı sunar ve harici USB flash sürücüleri destekler. 12-24 V gibi geniş bir giriş voltajı aralığında çalışan sistem, dokunmatik bir klavye ile kontrol edilir. Yüksek güvenilirliği, hassasiyeti, düşük gürültüsü ve kullanım kolaylığı ile ünlüdür.

Bu kontrolör, beş eksenli bağlantıyı destekler ve beş eksenli doğrusal enterpolasyon ve çok mikro segmentli sürekli enterpolasyon elde etmek için çok mikro segmentli bir ön izleme kontrol algoritması kullanır. Ayrıca, güç kapalıyken devam etme ve koordinat depolama özellikleri de mevcuttur. Ayrıca, bir el çarkı kontrol arayüzünü destekler ve araç ipucu takibi işlevi için RTCP (Döner Takım Merkez Noktası) içerir.

Net ve basit parametre ayarları, rahat ve verimli bir kullanım sağlar. Giriş/çıkış yapılandırma işlevi, kullanımı ve çevre birimlerinin genişletilmesini kolaylaştırır.

Temel Özellikler:

• Parametre Ayarları : En iyi sonuçları elde etmek için işleme ve işletimle ilgili çeşitli kontrol parametrelerini yapılandırın.

• Manuel Çalışma : Manuel, jog, program sıfırına dönüş, makine sıfırına dönüş ve koordinat sıfırlama işlemlerini destekler.

• Program Yönetimi : Programları oluşturun, silin, değiştirin, okuyun, kaydedin, kopyalayın, yapıştırın ve sürekli ve duraklatma işlevleriyle otomatik olarak işleyin.

• Harici G/Ç Girişi : Kullanım kolaylığı için birden fazla harici G/Ç giriş kontrolü tanımlayın.

• Esnek Giriş Fonksiyonları : Çeşitli kullanıcı gereksinimlerini karşılamak için sınırlı giriş portlarına izin verir.

• El Çarkı Desteği : Ana panelde el çarkını simüle etmek için harici el çarkı kontrol girişi veya gelişmiş fonksiyon tuşları, hız veya pozisyon modları desteğiyle desteklenir.

Sistem Bileşenleri:

• Yüksek performanslı, yüksek hızlı 32-bit ARM CPU ve yüksek performanslı FPGA

• LCD (çözünürlük: 800×480)

• Giriş/Çıkış: 16 optik olarak izole edilmiş 10mA giriş, 8 optik olarak izole edilmiş 500mA çekmeli çıkış

• En son kullanıcı kılavuzuna göre ek işlevler

Teknik Özellikler:

• Minimum Görüntülenen Veri Birimi : 0,001 mm

• Standart Doğruluk : ±2PP

• Sürekli Doğrusal Köşe Doğruluğu : Köşe yay yüksekliğinin dörtte biri (yüksek hassasiyet gereksinimlerini karşılamak için herhangi bir değer olarak tanımlanabilir)

• Maksimum Veri Boyutu : ±99999.999mm

• Maksimum Darbe Çıkış Frekansı : 500KHz (tüm beş eksen için eş zamanlı)

• Kontrol Eksenleri : 5 eksen (X, Y, Z, A, B)

• Bağlantı Eksenleri : Beş eksenli çok mikro segmentli ileri yönlü enterpolasyon kontrolüne sahip beş eksenli bağlantı

• El Çarkı Kontrolü : Yavaşlama noktalarının akıllıca ayarlanmasıyla hız modu veya pozisyon modu

• Akıllı Yazılım Sınırı : Daha insancıl bir kontrol için ters yönde otomatik serbest bırakma ile yavaşlama noktalarını önceden tahmin eder

• USB Desteği : Harici USB flash sürücü desteği

• Dahili Bellek : Yüksek depolama kapasitesi için 32 GB'a kadar genişletilebilir
